75 nF kondansatör seçerken en çok zorlayan nokta, bu küçük değerin devrede tam olarak ne işe yaradığını kestirememektir. Yanlış seçilen bir kondansatör filtreleme kalitesini düşürür, zamanlama davranışını bozar ve kimi kartlarda gürültü sorununu büyütür. Bu yazıda 75 nF kondansatörün hangi devrelerde öne çıktığını, neden tercih edildiğini ve seçim sırasında hangi teknik ayrıntılara bakman gerektiğini net biçimde bulacaksın.

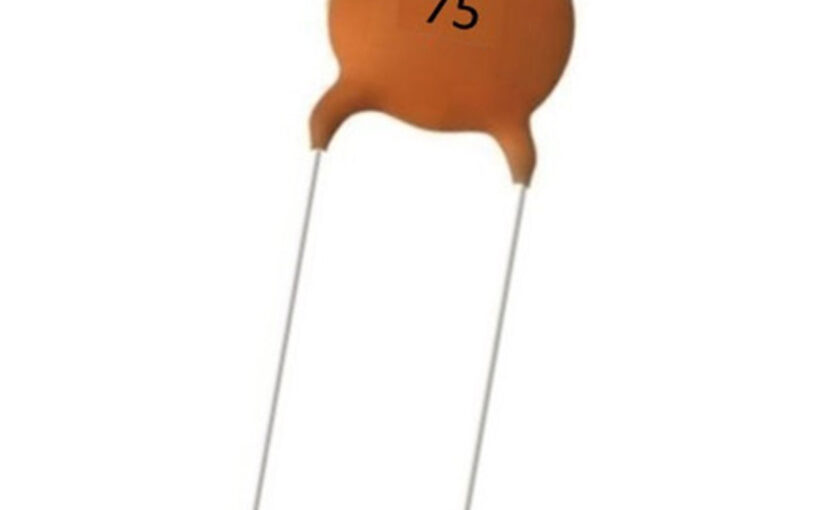

75 nF kondansatörü doğru okumak: değer, yapı ve temel görev
75 nF, 0,075 µF ya da 75.000 pF anlamına gelir. Bu değer, çok yüksek kapasiteli enerji depolama elemanları sınıfında yer almaz; daha çok sinyal şekillendirme, filtreleme, kuplaj ve zaman sabiti oluşturma gibi görevlerde öne çıkar. Elektronikte küçük gibi görünen bu ara değerler, özellikle standart seriler içinde belli tasarım ihtiyaçlarını tam karşılamak için seçilir.
Bir kondansatörün işlevini yalnızca nF değeri belirlemez. Dielektrik tipi, tolerans, çalışma gerilimi, ESR değeri, sıcaklık kararlılığı ve frekans davranışı da sonuca doğrudan etki eder. Örneğin seramik, polyester film ve polipropilen film kondansatörler aynı 75 nF değerine sahip olsa bile devrede farklı sonuçlar verebilir.
75 nF kondansatörün temel görevleri çoğunlukla şunlardır:
– AC sinyali geçirmek, DC bileşeni bastırmak
– Belirli frekansları süzmek
– Zaman gecikmesi veya osilasyon davranışı oluşturmak
– Anahtarlama kaynaklı parazitleri bastırmak
– RC ağlarında dalga biçimi kontrol etmek
IEC 60063 tercih edilen sayı serileri, elektronik bileşen değerlerinin neden 68 nF, 75 nF, 82 nF gibi kademelerde üretildiğini açıklar. Bu seri, tasarımcının hedef değere tolerans içinde yaklaşmasını kolaylaştırır. 75 nF tam da bu yüzden, 68 nF ile 82 nF arasında hassas ayar isteyen devrelerde pratik bir çözüm sunar.
75 nF kondansatör hangi devrelerde kullanılır ve neden tercih edilir
75 nF kondansatörün kullanım alanlarını anlamanın en iyi yolu, onu görev bazlı incelemektir. Kendi tecrübemle söyleyebilirim ki sahada en çok karışan konu, “aynı nF aralığındaki başka bir kondansatör de iş görür mü” sorusudur. Cevap, devrenin hedef frekansına ve tolerans hassasiyetine bağlıdır.
RC filtre devrelerinde frekans belirleme
75 nF kondansatör, dirençle birlikte alçak geçiren veya yüksek geçiren filtre kurarken kullanılır. Kesim frekansı, f = 1 / 2πRC bağıntısıyla bulunur. Örneğin 10 kΩ direnç ile 75 nF kullanırsan kesim frekansı yaklaşık 212 Hz olur. Bu değer, ses elektroniğinde alt frekans düzenleme ya da sensör sinyali yumuşatma gibi işlerde işe yarar.
IEEE ve üniversite düzeyindeki devre teorisi kaynakları, RC filtrelerin sensör arayüzleri ve düşük güçlü analog tasarımlarda hâlâ çok yaygın olduğunu açıkça gösterir. Bunun nedeni basitlik, düşük maliyet ve öngörülebilir davranıştır.
Zaman sabiti oluşturan gecikme ağlarında
Bir RC devrede zaman sabiti τ = R x C formülüyle hesaplanır. 100 kΩ ve 75 nF kombinasyonu 7,5 ms zaman sabiti üretir. Bu küçük gecikmeler:
– açılış gecikmesi
– reset hattı şekillendirme
– tetik darbesi uzatma
– buton sekmesi bastırma
gibi işlerde kullanılır.
Mikrodenetleyici çevre devrelerinde reset hattı tasarımına bakarsan, üretici uygulama notlarında küçük değerli kondansatörlerle belirli gecikmeler kurulduğunu görürsün. Texas Instruments, STMicroelectronics ve Microchip gibi üreticilerin uygulama notları bu yaklaşımı sık kullanır.
AC kuplaj ve sinyal geçiş noktalarında
75 nF kondansatör, iki kat arasındaki DC seviyeyi kesip AC sinyalin geçmesini sağlar. Özellikle düşük seviyeli analog sinyal zincirlerinde ve bazı ses katlarında görev alır. Buradaki performansı giriş empedansı ile birlikte değerlendirmek gerekir. Örneğin 100 kΩ giriş empedansında 75 nF kuplaj kondansatörü yaklaşık 21 Hz civarında alt kesim davranışı oluşturur. Bu da birçok ses uygulamasında kullanılabilir bir aralık sunar.
Ancak burada malzeme seçimi kritik olur. Seramik kondansatörler, özellikle Class 2 dielektrik tiplerinde gerilim ve sıcaklığa bağlı kapasitans kayması gösterebilir. Murata ve KEMET teknik dökümanları, X7R ve benzeri dielektriklerde DC bias altında kapasite düşüşünün ciddi seviyeye ulaşabildiğini ortaya koyar. Sinyal doğruluğu istiyorsan film kondansatör daha güvenli tercih olur.
EMI bastırma ve parazit kontrolü
Anahtarlamalı devrelerde ve röle, motor, triac gibi elemanların çevresinde 75 nF kondansatör, dirençle birlikte snubber ağının parçası olabilir. Ama burada gelişigüzel seçim büyük hata doğurur. Şebeke ile ilişkili tasarımlarda sıradan kondansatör yerine X veya Y sınıfı güvenlik kondansatörleri gerekir.
Elektromanyetik uyumluluk testlerinde, parazit bastırma elemanlarının değeri devrenin emisyon karakterini doğrudan etkiler. CISPR standartlarına göre yürütülen ölçümlerde, yanlış snubber değeri hem iletilen hem yayılan emisyonları artırabilir. Yıllar süren devre takibim gösteriyor ki birçok arıza, kondansatör değerinden çok yanlış güvenlik sınıfı seçiminden kaynaklanır.
Osilatör ve darbe şekillendirme katlarında
Astable ya da monostable kurulumlarda 75 nF değeri, belirli frekans veya darbe süresi hedeflerinde devreyi ince ayarlamak için seçilir. 555 tabanlı zamanlama devreleri bunun klasik örneğidir. 555 zamanlayıcı için üretici formüllerinde kondansatör değeri doğrudan periyot süresini belirler. Burada 68 nF ile 82 nF arasında kalan bir hedef varsa 75 nF mantıklı bir ara adım sunar.
Seçim yaparken ihmal edilmemesi gereken teknik ölçütler
Devrede yalnızca 75 nF yazması yetmez. Sağlıklı seçim için şu teknik başlıklara bakman gerekir.
Gerilim dayanımı
Kondansatörün çalışma gerilimi, devrede göreceği en yüksek gerilimden güvenli payla büyük olmalı. Düşük gerilimli kontrol kartında 50 V sınıfı yeterli olabilir. Şebekeye yakın noktalarda ise güvenlik sınıfı temel öncelik olur. Özellikle AC hat üzerinde film tipi X2 kondansatör kullanımı yaygındır; fakat devrenin standart uyumu mutlaka doğrulanmalı.
Tolerans
75 nF değeri teoride nettir ama gerçek bileşen ±1, ±5, ±10 hatta ±20 toleranslı olabilir. Filtre ve zamanlama devrelerinde tolerans farkı, hesaplanan kesim frekansını veya gecikmeyi değiştirir. Hassas ses filtresi ile kaba parazit bastırma devresi aynı tolerans ihtiyacına sahip değildir.
Dielektrik tipi
– C0G veya NP0 seramik: yüksek kararlılık, düşük kayıp, fakat bu kapasitans seviyesinde her zaman ekonomik olmayabilir
– X7R seramik: kompakt ve yaygın, fakat DC bias etkisine açıktır
– Polyester film: genel amaçlı sinyal ve zamanlama işlerinde dengeli çözüm
– Polipropilen film: düşük kayıp ve daha iyi kararlılık, özellikle hassas analog ve darbe uygulamalarında güçlü seçenek
EPCOS, Vishay ve WIMA gibi üreticilerin veri sayfaları, film kondansatörlerin tolerans ve frekans kararlılığında güçlü avantaj sunduğunu düzenli biçimde doğrular.
Frekans ve sıcaklık davranışı
Kondansatörün kapasitesi sabit kalmaz; frekans ve sıcaklık değiştikçe davranışı da değişir. Otomotiv, güç elektroniği veya sıcak çalışan endüstriyel kabinlerde bu etki daha görünür olur. AEC-Q200 onaylı bileşenler bu yüzden tercih edilir. Özellikle titreşim, ısı döngüsü ve nem yükü olan ortamlarda rastgele parça seçmek risk yaratır.
Gerçek uygulama senaryoları: 75 nF değeri ne zaman fark yaratır
Teoride her şey temiz görünür; asıl fark sahadaki davranışta ortaya çıkar. Kendi tecrübemle söyleyebilirim ki 75 nF değeri en çok “tam sınırda kalan” tasarımlarda iş görür. 68 nF düşük, 82 nF ise fazla geldiğinde bu ara değer devreyi hedefe taşır.
1. Ses ön katında alt frekans kontrolü
Bir preamp girişinde 75 nF kuplaj kondansatörü ve 100 kΩ giriş empedansı kullandığında, alt frekans geçişini müzikal dengeyi bozmayacak noktada tutabilirsin. Burada film tip seçersen harmonik bozulma ve mikrofonik etki riski de düşer.
2. Sensör hattında gürültü yumuşatma
Endüstriyel sensör çıkışında 75 nF ile küçük bir RC filtre kurarak ADC girişine daha temiz sinyal taşıyabilirsin. Özellikle titreşimli ortamda çalışan limit sensörleri ve analog transdüserlerde bu yaklaşım işe yarar.
3. Röle kontağı çevresinde darbe baskılama
Röle kontağının açma kapama anında oluşan keskin gerilim darbelerini azaltmak için RC snubber içinde 75 nF değeri tercih edebilirsin. Ama bu alanda güvenlik sınıfı, güç kaybı ve direnç seçimi birlikte hesap ister.
4. Reset gecikmesi
Bazı gömülü kartlarda açılışta reset hattının çok erken serbest kalması sorun doğurur. 75 nF, dirençle birlikte birkaç milisaniyelik kontrollü gecikme oluşturur. Bu küçük fark, kararsız açılış hatalarını kesebilir.
Parça karşılaştırması yaparken Türk İlan üzerinde satıcı açıklamaları ve ürün teknik bilgileri arasında tutarlılık araman faydalı olur. Özellikle gerilim sınıfı ve dielektrik tipi eksik yazılmış ilanlarda temkinli davranmalısın.
Sahada hata çıkarmayan seçim ve montaj alışkanlıkları
75 nF kondansatör doğru seçilse bile yanlış montaj veya ölçüm yaklaşımı performansı düşürür. Benim sahada en sık gördüğüm hatalar, parça değerini sadece multimetreyle doğrulayıp frekans etkisini hiç hesaba katmamak ve bacak uzunluklarını gereksiz bırakmaktır.
– Yüksek frekanslı ya da gürültüye açık devrede kondansatörü ilgili düğüme fiziksel olarak yakın yerleştir.
– Film kondansatör kullanıyorsan boyut nedeniyle uzun hat oluşturma. Uzun yol, paraziti artırabilir.
– LCR metre ile ölçüm yaparken ölçüm frekansına dikkat et. Aynı parça farklı frekansta farklı görünen sonuç verebilir.
– Şebeke tarafında çalışan devrede güvenlik sınıfı olmayan kondansatörü asla deneme amaçlı bağlama.
– Eski cihaz onarımında, yalnızca nF değerine bakıp eşdeğer parça seçme. ESR, tolerans ve sıcaklık sınıfını da karşılaştır.
Saha onarımında bir başka kritik nokta da yaşlanmadır. Film kondansatörler uzun ömürlüdür; yine de ısıya yakın konumda çalışan parçalar zamanla sapabilir. Elektrolytik kadar hızlı bozulmasalar da özellikle eski endüstriyel kartlarda ölçüm almadan karar vermek doğru olmaz.
Ürün ararken Türk İlan gibi platformlarda aynı değerde farklı dielektrik türlerini yan yana görebilirsin. Bu noktada fiyat yerine veri sayfasını öncelemek daha akıllı bir seçim sağlar.
Sıkça Sorulan Sorular
75 nF yerine 68 nF kullanılır mı?
Bazı devrelerde evet, bazı devrelerde hayır. Filtre ve zamanlama hassassa kesim frekansı ile gecikme değişir. Tasarım toleransını hesaplayıp karar vermelisin.
75 nF kondansatör polarize midir?
Çoğu 75 nF kondansatör seramik veya film tiptir ve polarize değildir. Yine de parça veri sayfasını kontrol etmeden montaj yapma.
Ses devrelerinde hangi 75 nF tipi daha uygundur?
Sinyal yolunda çoğu zaman film kondansatör daha iyi seçim olur. Daha kararlı davranır ve bazı seramik türlerine göre daha düşük distorsiyon riski taşır.
75 nF kondansatörün arızası nasıl anlaşılır?
Kapasite sapması, kaçak artışı, ısınma, kararsız zamanlama ve filtre performansında düşüş işaret verir. Kesin teşhis için LCR metre ve devre içi karşılaştırma gerekir.
Şebeke hattında 75 nF kondansatör kullanılır mı?
Kullanılabilir, fakat sadece uygun güvenlik sınıfında ise. X2 veya benzeri sınıflar devre ihtiyacına göre seçilir. Sıradan kondansatörle bu iş yapılmaz.
75 nF kondansatör neden standart değerler arasında yer alır?
Tercih edilen sayı serileri, tasarımda kademeli seçim kolaylığı sağlar. 75 nF, 68 nF ile 82 nF arasındaki ara ihtiyacı karşılar.
75 nF kondansatör seçimi yaparken önce devredeki görevini netleştir, sonra gerilim sınıfı, tolerans ve dielektrik tipini birlikte değerlendir. İstersen elindeki devrenin direnç değeriyle birlikte yaz; kesim frekansını ya da zaman sabitini senin için hızlıca yorumlayalım.
