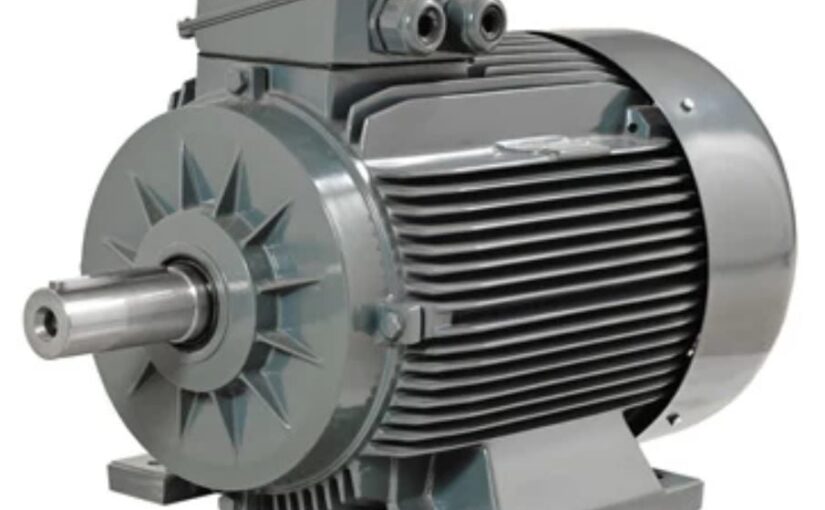

75 kW Motor İçin Termik Röle Akımı: Kesin Seçim Rehberi

75 kW motor için termik röle akımını yanlış seçersen motor ya gereksiz yere durur ya da aşırı yükte yeterince korunmaz. Bu iki hata da üretim kaybı, kontaktör yıpranması ve sargı ömründe düşüş olarak sana geri döner. Bu rehberde 75 kW bir motor için termik röle akımını nasıl hesaplayacağını, hangi aralıkta seçeceğini ve sahada hangi ayrıntılara bakacağını net biçimde göstereceğim.

75 kW motor için termik röle akımı mantığını önce netleştirelim

Termik röle, motoru özellikle aşırı akıma ve uzun süreli termal zorlanmaya karşı korur. Kısa devre korumasını termik röle değil, sigorta ya da motor koruma şalteri üstlenir. Bu ayrımı baştan net koymak gerekir. Çünkü sahada en sık gördüğüm hatalardan biri, termik röleden kısa devre kesmesini beklemek oluyor.

75 kW motor için doğru termik röle seçimi, tek bir sabit amper değerinden ibaret değildir. Senin bakman gereken temel değişkenler şunlar:

– Motorun anma gerilimi
– Faz sayısı
– Verim değeri
– Güç katsayısı
– Bağlantı tipi
– Yol verme şekli
– Çevre sıcaklığı
– Servis faktörü ve çalışma rejimi

Üç fazlı motorlarda anma akımını bulmak için en temel formül şu mantıkla çalışır:

I = P / √3 x V x cosφ x η

Burada:
– I akım
– P güç
– V hat gerilimi
– cosφ güç katsayısı
– η verim

75 kW motorların büyük kısmı Türkiye’de 400 V veya 380 V üç faz şebekede çalışır. Verim ve güç katsayısı marka ile modele göre değişir. IEC sınıfındaki modern motorlarda verim çoğu zaman yüzde 93 ila yüzde 96 aralığına, güç katsayısı ise yaklaşık 0,85 ila 0,90 bandına oturur. IEC 60034 sınıflandırmaları ve üretici katalogları da bu aralığı destekler.

Kabaca bir hesap yapalım.

75.000 W / 1,732 x 400 x 0,88 x 0,94

Bu hesap yaklaşık 131 A civarı bir tam yük akımı verir.

Aynı motoru 380 V kabul edersen akım biraz yükselir ve yaklaşık 138 A bandına çıkar. Bu yüzden 75 kW motor için tek bir mutlak değer vermek teknik olarak doğru olmaz. Çoğu uygulamada 75 kW, 400 V üç faz motorun tam yük akımı yaklaşık 128 A ile 140 A arasında çıkar. Kesin rakam için motor etiketine bakman şarttır.

Kendi tecrübemle söyleyebilirim ki sahada hesap cetvelinden çok motor etiketini esas alan seçimler daha az sorun çıkarır. Çünkü aynı 75 kW güce sahip iki farklı motor arasında verim, cosφ ve servis faktörü farkı yüzünden 8 ila 12 amperlik oynama görmek mümkündür.

Doğru termik röle akımı nasıl seçilir

Burada hedef, motorun etiket tam yük akımını referans almak ve termik rölenin ayar aralığını bu değeri kapsayacak biçimde seçmektir. Sadece “yaklaşık uygun” bir röle almak doğru seçim sayılmaz. Ayar aralığı, motor etiket akımını rahatça içine almalı ve ideal olarak bu değerin orta-üst bandına yakın bir noktada çalışmalıdır.

1. Motor etiket akımını bul

Motorun gövdesindeki etiket üzerinde şu bilgiler yer alır:

– Güç
– Gerilim
– Tam yük akımı
– Verim
– cosφ
– Devir
– Bağlantı bilgisi

Örnek olarak etiket akımı 134 A yazıyorsa termik röle ayarını 134 A civarına yaparsın. Eğer üretici katalogu nominal akımı 132 A veriyorsa röleyi bu değere göre ayarlarsın.

2. Röle ayar aralığını etiket akımına göre seç

Örneğin piyasada şu tip aralıklarla karşılaşırsın:

– 110 ila 140 A
– 120 ila 160 A
– 130 ila 170 A

Etiket akımı 134 A ise 110 ila 140 A aralığı teknik olarak uyabilir. Ancak üst sınıra çok yaklaşmak bazı uygulamalarda ayar hassasiyetini düşürebilir. 120 ila 160 A aralığı da uyabilir. Burada marka kataloğu, termik sınıfı ve montaj yapısı devreye girer.

Benim sahada benimsediğim yaklaşım şu: Etiket akımının ayar skalasında sıkışmadığı, rahat ve okunaklı ayarlanabildiği röleyi seçmek. Yıllar süren motor koruma takibim gösteriyor ki sınır değere dayanan seçimler, sıcak ortam ve zayıf havalandırma birleştiğinde daha çok yanlış açma üretir.

3. Yol verme yöntemini hesaba kat

75 kW motorlar çoğu tesiste direkt yol verme ile değil, yıldız üçgen, soft starter ya da sürücü ile çalışır. Bu fark termik röle ayarı için kritiktir.

Direkt yol verme varsa:
– Termik röle çoğunlukla motorun hat akımına göre seçilir.
– Ayar, motor etiket tam yük akımına yakın yapılır.

Yıldız üçgen yol verme varsa:
– Termik rölenin hatta mı, üçgen kolunda mı olduğu çok önemlidir.
– Hatta yer alan termik röle, motorun hat akımına göre ayarlanır.
– Üçgen içinde yer alan termik röle, faz akımına göre daha düşük değere ayarlanır.
– Üçgen içi yerleşimde pratikte hat akımının yaklaşık 0,58 katı kullanılır.

Örnek:
– Motor tam yük akımı 134 A ise
– Üçgen içi termik ayarı yaklaşık 134 x 0,58 = 77,7 A olur

Bu nokta sahada en çok hata yapılan alandır. Röleyi yanlış konuma göre ayarlarsan motor sürekli açar ya da korumasız kalır.

4. Ortam sıcaklığını ve panoyu küçümseme

Termik röleler ısıya duyarlıdır. Pano içi sıcaklık yükselirse rölenin davranışı değişebilir. IEC standartları ve üretici katalogları, kalibrasyonun çoğu zaman belirli bir referans sıcaklıkta yapıldığını açıkça belirtir. Özellikle sıkışık panolar, yüksek harmonik, kötü havalandırma ve yaz aylarında yükselen ortam sıcaklığı, yanlış açma riskini artırır.

Bu yüzden şu kontrolleri yap:
– Pano içi sıcaklık ne kadar yükseliyor
– Röle kontaktörle ne kadar yakın montajlandı
– Havalandırma yeterli mi
– Kablo kesiti ve sıkılık doğru mu
– Gerilim dengesizliği var mı

ABD Enerji Bakanlığı ve NEMA kaynaklarında da üç fazlı motorlarda gerilim dengesizliğinin akım dengesizliğini büyüttüğü, bunun da sargı sıcaklığını ciddi artırdığı vurgulanır. Küçük bir gerilim dengesizliği bile sargıda sıcaklık artışını katlayabilir. Bu durumda yalnızca amper ayarıyla sorunu çözemezsin.

5. Servis faktörü ve çalışma rejimini kontrol et

Motor sürekli tam yükte mi çalışıyor, yoksa değişken yükte mi? Sık start stop yapıyor mu? Konveyör, kompresör, fan ya da pompa uygulaması mı? Uygulamaya göre ısıl yük karakteri değişir.

Özellikle fan ve pompa gibi yüklerde akım davranışı ile kırıcı yüklerdeki akım davranışı farklı seyreder. Sık yol alma yapan uygulamalarda termik sınıf seçimi de önem kazanır. Class 10, Class 20, Class 30 gibi açma sınıfları motorun kalkış süresine uygun olmalıdır. Üreticiler bu bilgiyi kataloglarında açıkça verir.

Kalkış süresi uzunsa ama sen hızlı açan bir sınıf seçersen motor normal kalkışta bile açabilir. Bu yüzden yalnızca amper aralığına bakmak yetmez.

75 kW motor için örnek akım hesabı ve röle aralığı seçimi

Şimdi birkaç gerçekçi senaryo üzerinden ilerleyelim.

Senaryo 1: 400 V, verim 0,95, cosφ 0,89

Hesap:
75.000 / 1,732 x 400 x 0,89 x 0,95 ≈ 128 A

Bu durumda:
– Motor etiketinde yaklaşık 128 A ila 130 A görebilirsin
– Uygun termik röle aralığı 110 ila 140 A veya 120 ila 150 A olabilir
– Ayar yaklaşık etiket değerine getirilir

Senaryo 2: 400 V, verim 0,93, cosφ 0,86

Hesap:
75.000 / 1,732 x 400 x 0,86 x 0,93 ≈ 135 A

Bu durumda:
– Etiket akımı yaklaşık 134 A ila 136 A olabilir
– 120 ila 160 A aralığı çoğu zaman daha rahat seçim sunar
– Ayarı motor etiketine göre netleştirirsin

Senaryo 3: 380 V, verim 0,93, cosφ 0,86

Hesap:
75.000 / 1,732 x 380 x 0,86 x 0,93 ≈ 142 A

Bu durumda:
– 140 A üstüne taşan bir değer görebilirsin
– 130 ila 170 A gibi bir aralık daha mantıklı olabilir
– Şebeke gerilimi düşükse akımın yükseldiğini unutma

Buradan çıkacak pratik ders şu: 75 kW motor için termik röle akımı çoğu uygulamada 128 A ile 142 A arasında şekillenir. Fakat kesin ayar için motor etiket değeri belirleyicidir.

Türk İlan üzerinde motor, kontaktör ve koruma ekipmanı ilanlarını incelerken bile ilk bakman gereken veri güç değil, etiket akımı ve gerilim bilgisidir. İlan açıklamasında bu bilgi yoksa satıcıdan mutlaka iste.

Sahada işini kolaylaştıran pratik kontrol adımları

Kâğıt üstünde doğru görünen seçim, montaj hatası yüzünden sahada sorun çıkarabilir. Ben böyle durumları özellikle revizyon yapılmış eski panolarda sık gördüm. Aşağıdaki kontrol sırası gereksiz arızayı ciddi ölçüde azaltır.

1. Motor etiket fotoğrafını çek.
Etiket zamanla silinir. İlk işin etiketi kayıt altına almak olsun.

2. Şebeke gerilimini yük altında ölç.
Boşta 400 V gören bir hat, yükte farklı davranabilir.

3. Üç faz akımını ayrı ayrı ölç.
Fazlar arasında belirgin fark varsa yalnızca termik ayarıyla yetinme.

4. Kontaktör ve termik marka kataloglarını eşleştir.
Bazı seriler birlikte çalışmak için tasarlanır. Mekanik uyum ve yardımcı kontak yerleşimi avantaj sağlar.

5. Yıldız üçgen bağlantıda termiğin fiziksel yerini doğrula.
Hatta mı, üçgen kolunda mı, bunu netleştirmeden ayar yapma.

6. İlk devreye almada akımı yalnızca anlık değil, 15 ila 30 dakika izleyerek değerlendir.
Motor ısındıkça davranış değişebilir.

7. Sürekli açma varsa röleyi körlemesine yükseltme.
Önce yük, rulman, faz dengesizliği, havalandırma ve kablo bağlantılarını kontrol et.

Elektrik Mühendisleri çevrelerinde ve üretici saha notlarında da benzer yaklaşım öne çıkar: Koruma cihazını büyütmek arızayı çözmez, sadece arızayı görünmez hale getirir.

Türk İlan gibi platformlarda ikinci el motor veya pano ekipmanı ararken termik rölenin ayar skalasını, açma sınıfını ve kontak yapısını satıcıdan net istemen işini kolaylaştırır. Özellikle 75 kW seviyesinde rastgele seçilmiş bir koruma elemanı daha büyük maliyet doğurur.

Sıkça Sorulan Sorular

75 kW motor için termik röle ayarı kaç amper olmalı?

Çoğu 400 V uygulamada yaklaşık 128 A ile 140 A bandında olur. Kesin ayarı motor etiket akımına göre yapmalısın.

75 kW motor için 110-140 A termik röle uygun mu?

Motor etiket akımı bu aralığın içindeyse uygun olabilir. Etiket değeri üst sınıra çok yakınsa bir üst aralık daha sağlıklı seçim sunabilir.

Yıldız üçgen devrede termik ayarı neden değişir?

Çünkü termiğin hatta mı yoksa üçgen kolunda mı yer aldığı akım referansını değiştirir. Üçgen içinde ayar, hat akımından daha düşük çıkar.

Termik röle sık sık atıyorsa ayarı artırmalı mıyım?

Hemen artırma. Önce yükü, faz dengesini, pano sıcaklığını, bağlantıları ve rulman durumunu kontrol et.

Termik röle kısa devreye karşı motoru korur mu?

Hayır. Kısa devre korumasını sigorta ya da uygun kesici sağlar. Termik röle esas olarak aşırı yüke karşı çalışır.

75 kW motor için motor koruma şalteri mi termik röle mi seçmeliyim?

Uygulamaya göre ikisi birlikte de kullanılabilir. Büyük güçlerde çoğu panoda kontaktör artı termik röle yapısı sık görülür. Kısa devre seviyesi, koordinasyon tipi ve pano tasarımı burada belirleyici olur.

75 kW motorunda güvenli seçim yapmak istiyorsan şimdi motor etiketindeki gerilim, tam yük akımı ve bağlantı tipini kontrol et. İstersen elindeki etiket değerlerini paylaş, uygun termik röle aralığını birlikte netleştirelim.

5V Röle Kanal Kapasitesi: Kesin Seçim Rehberi [2026]

5V Röle Kanal Kapasitesi: Kesin Seçim Rehberi [2026] - Kapak Görseli

5V röle seçerken en sık yapılan hata, kanal sayısına bakıp akım kapasitesini ikinci plana atmak olur; oysa yanlış seçim hem kartını ısıtır hem de yük tarafında kararsız anahtarlamaya yol açar. Eğer 1 kanallı mı, 2 kanallı mı, 4 ya da 8 kanallı mı almalıyım diye düşünüyorsan, önce “kaç çıkışa ihtiyacım var” sorusunu değil, “her kanal neyi, hangi akımda, hangi güvenlik payıyla sürecek” sorusunu netleştirmen gerekir. Bu rehberde 5V röle kanal kapasitesini teknik temelde ele alacağım, gerçek kullanım senaryolarıyla sadeleştireceğim ve seçim yaparken işini kolaylaştıracak net bir çerçeve sunacağım.

5V Röle Kanal Kapasitesini Doğru Okumak

5V röle ifadesi çoğu zaman kafa karıştırır. Çünkü burada geçen 5V, çoğunlukla röle bobininin çalışma gerilimini anlatır. Yani rölenin kontrol tarafı 5V ile tetiklenir. Bu değer, yük tarafında anahtarlayacağın cihazın gerilimi ya da akımıyla aynı şey değildir.

Kanal kapasitesi ise iki farklı anlam taşır:
– Kart üzerinde kaç bağımsız röle çıkışı olduğu
– Her bir kanalın kontak tarafında taşıyabildiği akım ve gerilim sınırı

Örneğin 4 kanallı bir 5V röle kartı, aynı anda dört ayrı yükü kontrol edebilir. Ancak bu, her kanalın her koşulda aynı akımı güvenle taşıyacağı anlamına gelmez. Üretici etiketi üzerinde sık gördüğün 10A 250VAC veya 10A 30VDC gibi değerler, belirli test şartlarında elde edilen kontak değerleridir.

Burada kritik nokta şu: AC ve DC yük davranışı aynı değildir. DC tarafta ark söndürmek daha zordur. Bu yüzden bir rölenin AC’de taşıdığı akımı, aynı güvenlik düzeyiyle DC’de taşımasını bekleyemezsin. IEC ve UL test yaklaşımı da bu farkı temel alır; üreticiler kontak ömrünü yük tipine göre ayrı değerlendirir.

Kendi tecrübemle söyleyebilirim ki, kullanıcıların büyük bölümü “10A röle” ifadesini mutlak sınır gibi yorumluyor. Oysa sağlıklı seçim için bu değeri çalışma limiti değil, üst eşik gibi düşünmek gerekir. Sürekli çalışan yüklerde ben çoğu zaman en az yüzde 30 güvenlik payı bırakırım.

Kanal sayısı neden tek başına yeterli değil?

1 kanallı bir kart, tek bir yük için idealdir. 2 kanallı kart, örneğin bir fan ve aydınlatmayı ayrı ayrı kontrol etmek için uygundur. 4 ve 8 kanallı kartlar otomasyon projelerinde avantaj sağlar. Fakat kanal sayısı arttıkça şu üç konu daha kritik hale gelir:
– Toplam bobin akımı
– PCB iz genişliği ve ısınma
– Ortak besleme hattının kararlılığı

Birçok 5V röle modülünde tek röle bobini yaklaşık 70 mA civarında akım çeker. Songle SRD serisi gibi yaygın rölelerde bu değer veri sayfasında yaklaşık 0.36W bobin gücüyle verilir. 5V altında bu da yaklaşık 72 mA’ye denk gelir. 8 kanallı bir kartta teorik toplam bobin akımı 500 mA seviyesini aşabilir. Mikrodenetleyici kartının 5V pininden bunu doğrudan beslemeye kalkarsan kararsız çalışma görmen şaşırtıcı olmaz.

Kontak kapasitesi neye göre değişir?

Aynı röle bile farklı yük türlerinde farklı performans gösterir:
– Rezistif yükler: Akkor lamba dışındaki ısıtıcılar, basit dirençli yükler
– Endüktif yükler: Motor, kontaktör, solenoid, pompa
– Kapasitif yükler: SMPS girişleri, bazı LED sürücüler
– Lamba yükleri: İlk kalkış akımı çok yüksek olabilir

Özellikle motor ve LED sürücü tarafında ani kalkış akımı, nominal akımın birkaç katına çıkabilir. NEMA ve endüstriyel uygulama notlarında motor başlangıç akımının nominal değerin 5 ila 7 katına çıkabildiği sıkça yer alır. Bu yüzden etikette 10A yazan bir röleyle 10A motoru doğrudan sürmek kağıt üzerinde mümkün görünse de pratikte kontak ömrünü hızlı tüketir.

Doğru Röle Kanal Kapasitesi İçin Seçim Formülü

Doğru seçim için dört adımı takip et.

1. Yükün gerçek çalışma akımını bul.
Etiket değerine bak. Eğer watt cinsinden güç yazıyorsa akımı hesapla.
Akım = Güç / Gerilim

Örnek:
– 220V hattında 1000W ısıtıcı
– 1000 / 220 = yaklaşık 4.54A

2. Yük tipini belirle.
Bu adım en kritik kısımdır. Çünkü 4.5A rezistif yük ile 4.5A motor yükü aynı risk seviyesine sahip değildir.

3. Güvenlik payı ekle.
Benim sahadaki yaklaşımım şu:
– Rezistif yükte en az 1.25 katsayı
– Hafif endüktif yükte en az 1.5 katsayı
– Motor, pompa, kompresör gibi zorlu yükte 2 katsayı ve üzeri

Örnek:
– 4.54A ısıtıcı için hedef kanal kapasitesi en az 5.7A olur
– 4A küçük motor için hedef kapasite en az 8A seviyesine çıkar

4. Kartın toplam yapısını kontrol et.
Sadece röle değil, modülün kendisi de önemlidir.
– Optokuplör var mı
– Sürücü transistörü yeterli mi
– Vida terminalleri kaç amper destekliyor
– PCB hatları kalın mı
– Ayrı JD-VCC besleme seçeneği bulunuyor mu

Yıllar süren elektronik proje takibim gösteriyor ki, arızaların büyük kısmı rölenin kontak limitinden önce kart beslemesinde başlıyor. Özellikle 4 kanal ve üzeri modüllerde zayıf adaptör, reset atan mikrodenetleyici ve yapışan kontak şikayetleri sık çıkar.

1 kanal, 2 kanal, 4 kanal ve 8 kanal seçim mantığı

1 kanallı röle
– Tek yük kontrolü için uygundur
– Prototipte en temiz çözümdür
– Düşük alan kaplar
– Güç dağıtım sorunu daha az yaşatır

2 kanallı röle
– Basit otomasyon projelerinde idealdir
– İki farklı cihazı bağımsız yönetirsin
– Akıllı priz benzeri sistemlerde sık tercih edilir

4 kanallı röle
– Ev otomasyonu ve test düzenekleri için dengeli çözümdür
– Farklı yükleri tek kartta toplarsın
– Besleme kararlılığına daha çok dikkat etmen gerekir

8 kanallı röle
– Yoğun I/O isteyen projelerde avantaj sağlar
– Harici 5V besleme neredeyse şart olur
– Aynı anda çoklu yük açılıp kapanıyorsa termal yük artar

5V röle kartı mikrodenetleyiciye doğrudan bağlanır mı?

Sinyal tarafında çoğu zaman evet, besleme tarafında her zaman değil. Arduino, ESP32 ya da benzeri kartlar röle girişini tetikleyebilir. Fakat röle bobin akımını kartın 5V hattından karşılamak, özellikle çok kanallı modüllerde risklidir.

Güvenli yaklaşım:
– Sinyal GND ortak olsun
– Röle kartı için ayrı ve regüle 5V adaptör kullan
– Endüktif yüklerde snubber ya da diyot koruması ekle
– AC yük tarafında yeterli izolasyon bırak

Texas Instruments ve STMicroelectronics uygulama notlarında da röle sürerken geri EMK ve hat gürültüsüne karşı sürücü katı ile besleme ayrımının sistem kararlılığını artırdığı vurgulanır.

Etiket Değerleri ile Gerçek Hayat Arasındaki Fark

Piyasada gördüğün birçok 5V röle modülünde benzer ibareler yer alır:
– 10A 250VAC
– 10A 125VAC
– 10A 30VDC
– 10A 28VDC

Bu değerler laboratuvar test koşullarında, belirli ortam sıcaklığında ve belirli yük sınıfında geçerlidir. Kart üzerindeki röle 10A desteklese bile terminal bloğu, lehim kalitesi veya PCB hattı aynı dayanımı sunmayabilir. İşte kullanıcıların gözden kaçırdığı nokta burada başlar.

Örneğin IPC-2221 standart yaklaşımı, PCB iz genişliği ile taşınan akım arasında açık bir ilişki kurar. İnce bakır yol üzerinden yüksek akım geçirmek, sıcaklık artışını hızlandırır. Kart üzerinde geniş güç yolu yoksa rölenin teorik değeri tek başına güven vermez.

Türk İlan üzerinde satılan röle modüllerini incelerken yalnızca kanal sayısına değil, ürün fotoğrafında terminal yapısına, röle model numarasına ve varsa teknik çizime bakman bu yüzden büyük avantaj sağlar.

Neden bazı röleler yapışır ya da erken bozulur?

Başlıca sebepler şunlardır:
– Kalkış akımı yüksek yük kullanımı
– Kontak kapasitesine sıfır güvenlik payı bırakmak
– Düşük kaliteli güç kaynağı
– Yetersiz havalandırma
– Kontakta ark bastırma elemanı olmaması
– Modül üstündeki izlerin uzun süre yüksek akım altında ısınması

Özellikle LED projektör, güç kaynağı ve motor sürücüsü gibi yüklerde ilk akım darbesi röleye sert davranır. UL ve üretici veri sayfalarında elektriksel ömür ile mekanik ömür arasında büyük fark olmasının nedeni budur. Bir röle milyonlarca mekanik çevrim görebilir; ancak nominal yük altında elektriksel ömrü bunun çok altında kalır.

AC ve DC anahtarlamada neden aynı sayı geçerli değil?

AC’de akım her yarım periyotta sıfıra yaklaşır. Bu, arkın sönmesine yardım eder. DC’de bu doğal kırılma yoktur. Bu yüzden DC kontak kesme işi daha zordur. Özellikle 24V DC üzeri endüktif yüklerde röle seçimini daha muhafazakâr yapmak gerekir.

Küçük bir örnek verelim:
– 24V DC solenoid valf
– Etiket akımı 2A
– Açma kapama sıklığı yüksek
– Diyot koruması yok

Kağıt üzerinde 10A röle yeterli görünür. Ama bobin enerjisi kontak üstünde ark oluşturursa ömür beklenenden hızlı düşer. Bu durumda diyot, RC snubber ya da uygun bastırma devresi röle ömrünü ciddi biçimde uzatır.

Sahada İşe Yarayan Seçim Senaryoları

Burada en sık karşılaştığım kullanım örneklerini net karar mantığıyla ele alayım.

Senaryo 1: Arduino ile 220V lamba kontrolü

Yük:
– 60W akkor lamba ya da düşük güçlü aydınlatma

Hesap:
– 60 / 220 = yaklaşık 0.27A

Karar:
– 1 kanallı 5V röle yeterli olur
– LED lamba kullanıyorsan ani giriş akımı yüzünden kaliteli modül seç
– İzolasyon mesafesi iyi olan kart tercih et

Senaryo 2: Küçük su pompası kontrolü

Yük:
– 220V 0.5 HP civarı küçük pompa

Not:
– Motor başlangıç akımı etikette yazan akımın birkaç katına çıkabilir

Karar:
– Ucuz tek röle modülü sınırda kalabilir
– Röleyi ara kontaktör sürmek için kullanmak daha güvenlidir
– Doğrudan pompa sürmek yerine hibrit çözüm düşün

Senaryo 3: 4 bölgeli sulama sistemi

Yük:
– 24V DC solenoid valfler
– Dört bağımsız kanal

Karar:
– 4 kanallı 5V röle kartı mantıklıdır
– Her valf için diyot koruması ekle
– Ortak 5V beslemeyi mikrodenetleyiciden ayır

Senaryo 4: Akıllı evde çoklu priz kontrolü

Yük:
– TV, modem, lamba, şarj adaptörü gibi farklı cihazlar

Karar:
– 4 veya 8 kanallı modül işe yarar
– Ancak SMPS yükleri yüzünden kapasitif giriş akımı etkisini hesaba kat
– Her kanalın sürekli 10A taşıyacağını varsayma

Türk İlan gibi platformlarda ürün seçerken, “kaç kanal” filtresinden sonra “röle modeli”, “optokuplör”, “ayrı besleme”, “terminal kalitesi” gibi ayrıntıları da incelemek doğru ürünü daha hızlı buldurur.

Kurulumda Hata Payını Azaltan Gerçek Uygulamalar

Kendi tecrübemle söyleyebilirim ki, güvenilir çalışan bir röle sistemi sadece doğru modülü almakla kurulmaz; bağlantı disiplini de en az ürün kadar önem taşır. Aşağıdaki uygulamalar sahada ciddi fark yaratır.

– 4 kanal ve üzeri kartlarda harici 5V adaptör kullan. 1A altı adaptörler çoğu zaman sınırda kalır.
– Röle giriş lojik seviyesini kontrol et. Bazı kartlar low level trigger, bazıları high level trigger çalışır.
– AC yük tarafını düşük voltaj hattından fiziksel olarak uzak tut.
– Motor ve valf gibi yüklerde bastırma elemanı ekle.
– İnce jumper kabloyla yüksek akım taşıma hatasına düşme.
– Vida terminalini sık ama iletkeni ezme.
– Aynı anda çok sayıda kanal çekecekse ısınmayı gözle.

Ben test masamda yeni bir röle modülünü devreye almadan önce en az 30 dakika yük altında izlerim. Elbette bu profesyonel laboratuvar testi yerine geçmez ama terminal ısısı, röle sesi ve besleme düşümü hakkında hızlı fikir verir. Özellikle ucuz modüllerde ilk yarım saat çok şey söyler.

Röle kartında optokuplör olması ne kazandırır?

Optokuplör, kontrol tarafı ile yük tarafı arasında ek koruma katmanı sağlar. Gürültülü ortamlarda mikrodenetleyiciyi korumaya yardım eder. Yine de tek başına mucize çözüm değildir. Kart tasarımı kötü ise optokuplör olsa bile besleme ve topraklama hataları sorun çıkarabilir.

Solid state röle yerine mekanik röle ne zaman seçilir?

Mekanik röle:
– Düşük maliyetlidir
– Genel amaçlı kullanımda esnektir
– Kontak izolasyonu nettir

Solid state röle:
– Sessiz çalışır
– Çok sık anahtarlamada avantaj sağlar
– Bazı yüklerde ısı yönetimi ister
– Kaçak akım nedeniyle her uygulamada uygun olmaz

Eğer yüksek frekansta aç kapa yapacaksan mekanik röle hızla yıpranır. Ama sadece aralıklı anahtarlama yapıyorsan klasik 5V röle hâlâ güçlü bir çözümdür.

Sıkça Sorulan Sorular

5V röle 12V cihazı kontrol eder mi?

Evet, edebilir. 5V değeri röle bobinine aittir. Kontak tarafı 12V yükü, üretici sınırları içinde anahtarlayabilir.

8 kanallı röle kartını Arduino 5V pininden beslemek doğru mu?

Çoğu senaryoda hayır. Harici ve kararlı 5V besleme kullanman daha güvenli olur.

Her kanalda 10A yazıyorsa toplamda 80A taşır mı?

Hayır. Teorik kanal etiketi ile kartın toplam akım taşıma kapasitesi aynı şey değildir. PCB yapısı ve terminal sınırları belirleyici olur.

Motor için 10A röle yeterli olur mu?

Bazen olur, çoğu zaman sınırda kalır. Motorun kalkış akımı ve yük tipi kararı değiştirir. Kontaktör üzerinden sürmek daha güvenli olabilir.

Röle neden tık sesi çıkarır?

Mekanik röle, bobin enerjilenince fiziksel kontak hareketi yapar. Bu ses normaldir. Zayıf besleme varsa tıkırtı düzensizleşebilir.

NO ve NC uçları ne anlama gelir?

NO, normalde açık kontağı ifade eder. NC, normalde kapalı kontağı ifade eder. Enerji verilmeden önceki duruma göre çalışırlar.

LED lamba kontrolünde neden bazen sorun yaşanır?

LED sürücülerinin giriş yapısı ani akım çekebilir. Bu durum kontakta arkı artırabilir ve bazı rölelerde erken yıpranma yaratabilir.

Doğru 5V röle kanal kapasitesi seçimi, aslında tek bir soruya dayanır: Yükün gerçek karakteri ne? Bu soruyu net yanıtladığında kanal sayısını, kontak değerini ve besleme yapısını çok daha isabetli belirlersin. Eğer aklında belirli bir proje varsa, yükün watt ya da amper değerini çıkar ve hangi cihazı süreceğini net yaz. Türk İlan üzerinden ürün bakarken kafanı karıştıran teknik değerleri de yorumlarda paylaş; buna göre hangi kanal yapısının sana daha uygun olduğunu birlikte netleştirelim.
